Nätanslutning av generatorer (RfG)

Europeiska kommissionens förordning 2016/631- ”Requirements for Generators” (RfG), anger kraven för anslutning av nya och i vissa fall ombyggda kraftproduktionsanläggningar till elnäten inom EU. Syftet med kraven är bl.a. att säkerställa ett stabilt elnät.

Kraven i RfG kompletteras i Sverige med de nationella tillämpningarna i EIFS 2018:2 ”Energimarknadsinspektionens föreskrifter om fastställande av generellt tillämpliga krav för nätanslutning av generatorer”.

Ägaren av kraftproduktionsanläggningen är ensamt ansvarig för att kraven uppfylls, både vid anslutningstillfället och under hela anläggningens livstid. Skellefteå Kraft Elnät AB (SKEAB) ska under hela kraftproduktionsmodulens livstid bedöma dess kravuppfyllnad och har en skyldighet att neka anslutning av kraftproduktionsmoduler som inte uppfyller kraven. I de fall en kraftproduktionsmodul inte klarar att uppfylla ett eller flera krav måste ägaren av kraftproduktionsanläggningen ansöka till Energimarknadsinspektionen (Ei) om undantag.

Kraven i RfG och EIFS 2018:2 ställs på alla betydande kraftproduktionsmoduler vilket avser kraftproduktionsmoduler i typklasserna A, B, C och D. En anläggning blir alltid klassad som typklass D om spänningen i anslutningspunkten är 110kV eller högre. I övrigt görs indelningen utifrån maximal kontinuerlig effekt enligt nedan.

Typklass	Anslutningsspänning	Villkor	Märkeffekt vid produktion, Pmax,p
A	<110 kV	OCH	0,8 kW ≤ P_max,p < 1,5 MW
B	<110 kV	OCH	1,5 MW ≤ P_max,p < 10 MW
C	<110 kV	OCH	10 MW ≤ P_max,p < 30 MW
D	≥110 kV	ELLER	P_max,p ≥ 30 MW

Kravställningen på en kraftproduktionsmodul beror på vilken typklass den har, men den beror också på om kraftproduktionsmodulen är en synkron kraftproduktionsmodul, en kraftparksmodul eller en havsbaserad kraftparksmodul. Förfarandet att redovisa och bedöma överensstämmelse med kraven samt att utfärda driftsmeddelanden är olika omfattande för de olika typklasserna.
Kraven i RfG och EIFS 2018:2 ska tillämpas på nya kraftproduktionsmoduler. Vid modernisering/ändring av befintliga kraftproduktionsmoduler kan Ei besluta om att hela eller delar av kravställningen ska tillämpas.

RfG på Skellefteå Kraft Elnät

Förfarandet för driftsmeddelanden enligt RfG vid anslutning till SKEAB:s nät (och i vissa fall modernisering/ändring av befintliga anläggningar) baseras huvudsakligen på det branschgemensamma arbetssättet som beskrivs i Energiföretagens anslutningsguider (avser typklass B, C och D). SKEAB hänvisar också till flera av Svenska kraftnäts (SvK) dokument med instruktioner för kravverifiering. En översikt över processen för anslutning och förfarandet för driftsmeddelanden som gäller för typklass C och D visas i figuren nedan. För typklass B gäller en enklare process där det tillfälliga driftsmeddelandet inte krävs.

Klicka på bilden för att göra den större.

Processerna illustreras mer i detalj under rubrikerna Förfarande för driftsmeddelanden typklass B respektive Förfarande för driftsmeddelanden typklass C och D nedan. Detaljer kring vilka underlag som ska lämnas in i samband med förfrågan och anslutningsavtal samt inför de olika driftsmeddelandena finns beskrivet separat för respektive typ under rubrikerna Underlag kraftparksmodul respektive Underlag synkron kraftproduktionsmodul. Ytterligare information finns också i anslutningsguiderna. Utöver det som krävs enligt RfG, kan även andra krav och rutiner gälla för anslutningen.
Vad som gäller vid modernisering/ändring beskrivs under rubriken Tillämpning vid modernisering/ändring. Under rubriken Tidplan finns rekommendationer kopplat till planering av RfG-arbetet.

Förfarandet för en kraftproduktionsmodul av typklass A beskrivs på separat sida: För elinstallatörer inom Skellefteå Krafts nätområde (skekraft.se)

Anslutningsprocessen och förfarandet för driftsmeddelanden för kraftproduktionsmoduler av typklass B sammanfattas i figuren nedan.

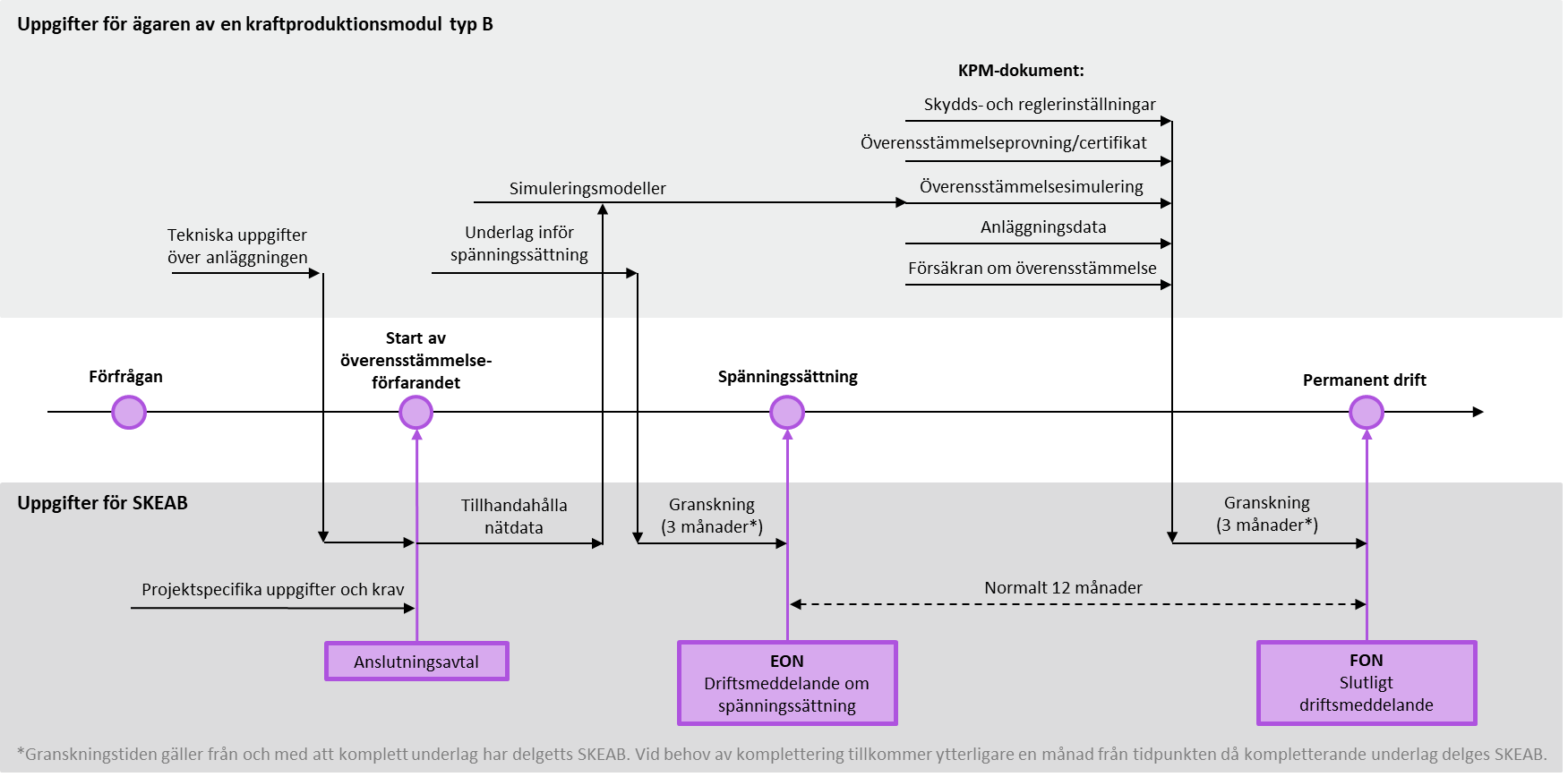

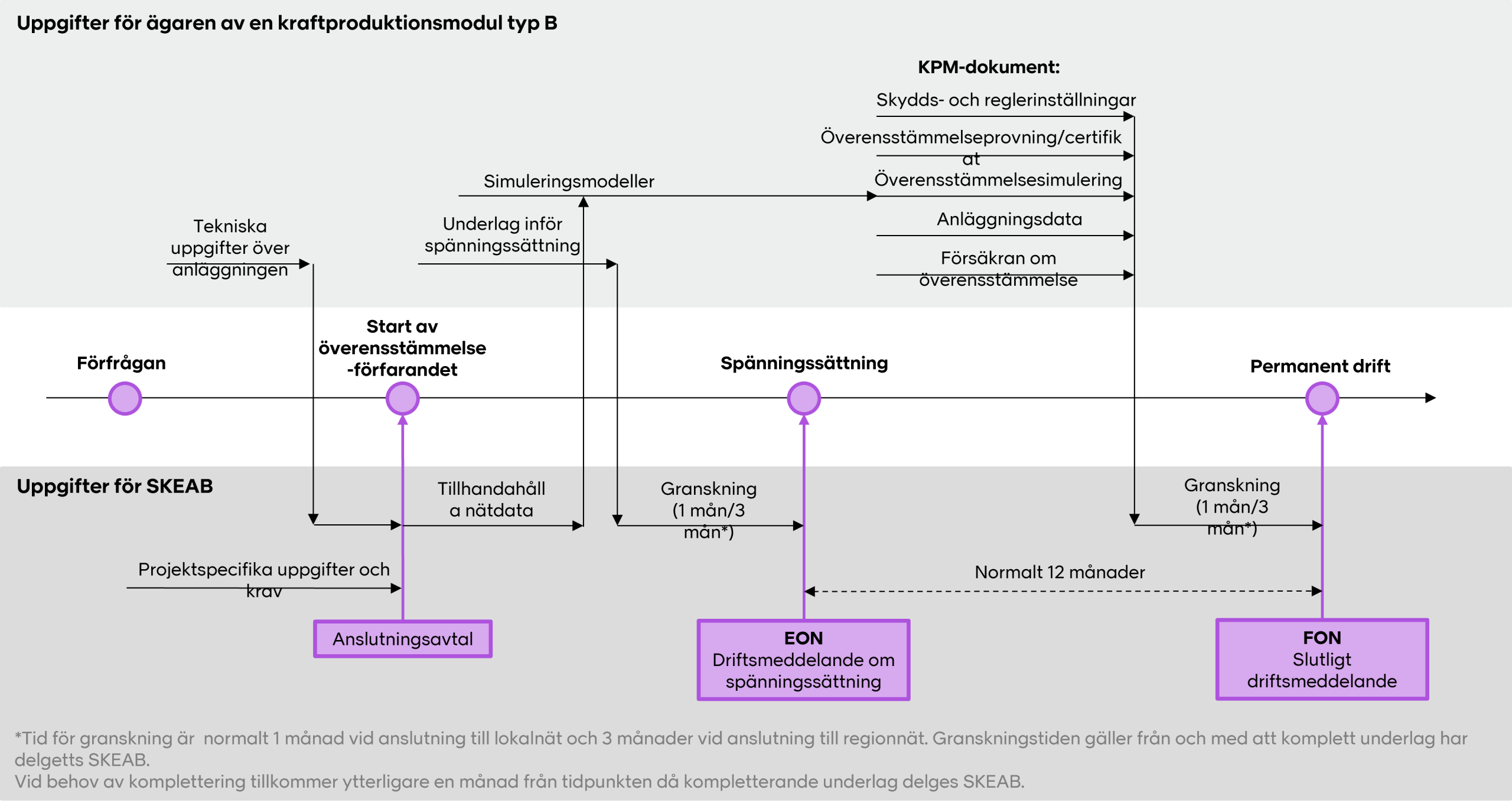

Bild som visar uppgifter för ägaren av en kraftproduktionsmodul typ B

Klicka på bilden för att göra den större.

Anslutningsprocessen och förfarandet för driftsmeddelanden för kraftproduktionsmoduler av typklass C och D sammanfattas i figuren nedan.

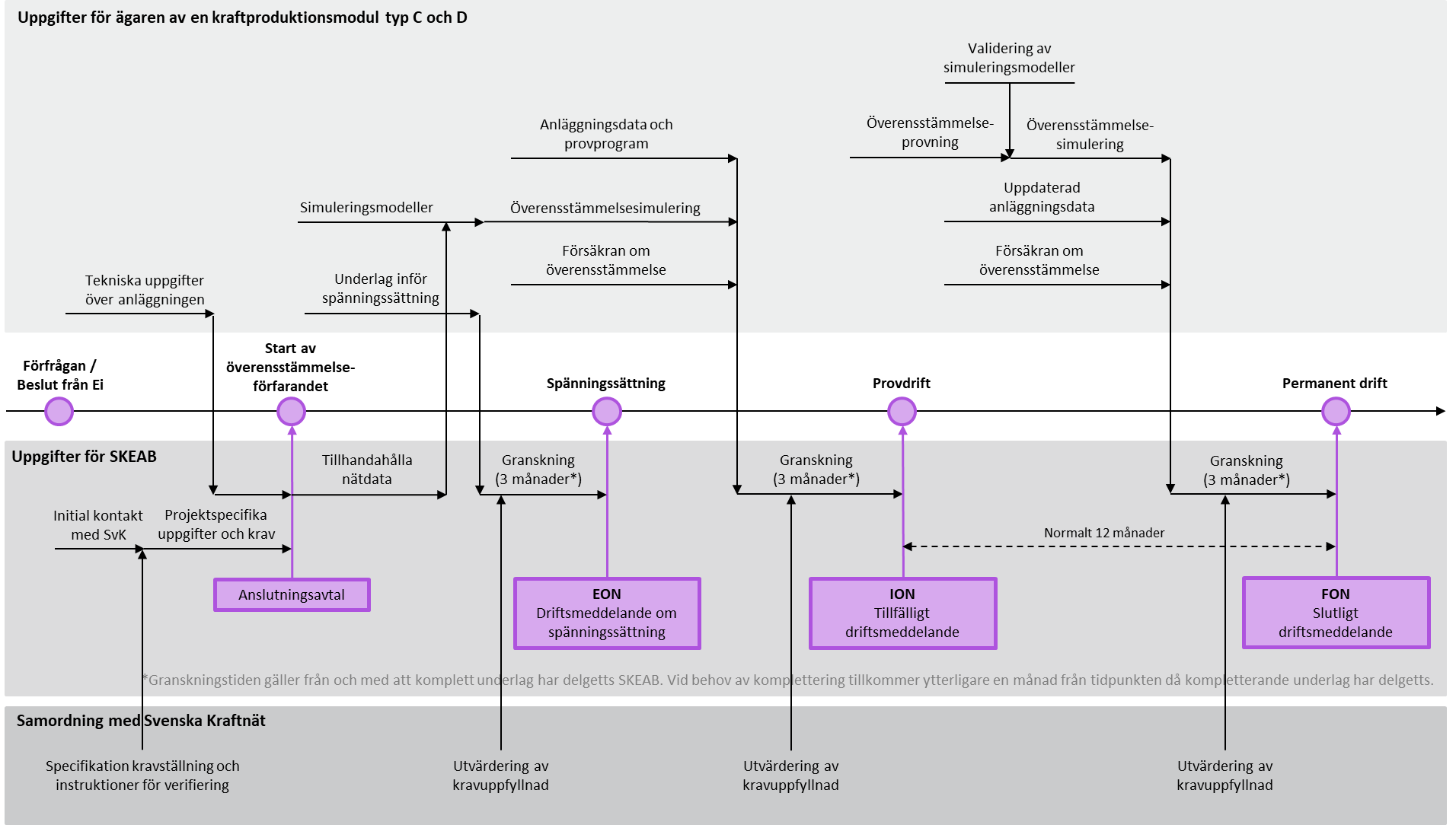

Bild som visar uppgifter för ägaren av en kraftproduktionsmodul typ C och D

Klicka på bilden för att göra den större.

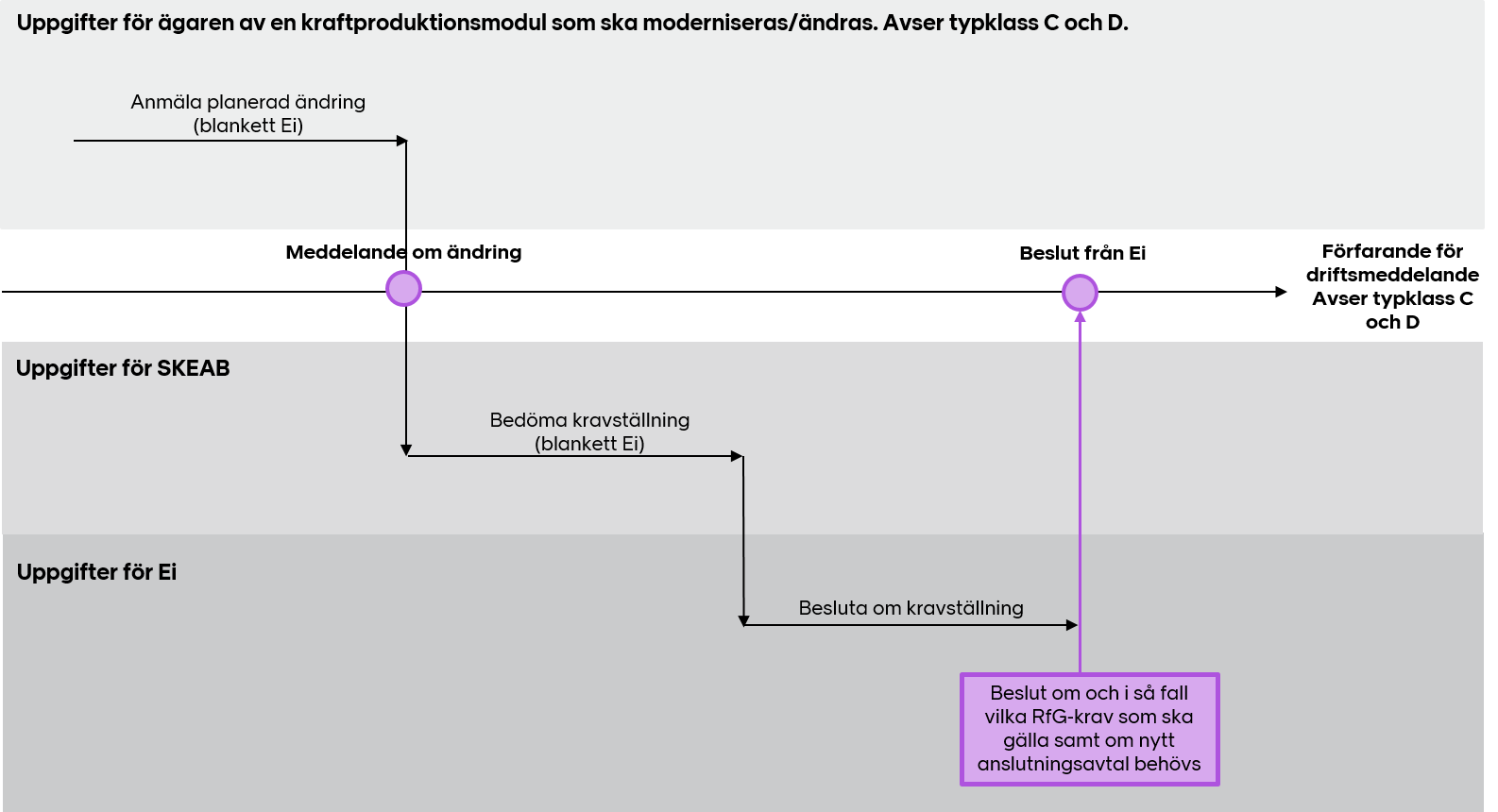

Om en befintlig kraftproduktionsmodul av typklass C eller D moderniseras eller om komponenter byts ut så att modulens tekniska förmåga ändras så gäller följande:

Ägaren av kraftproduktionsanläggningen ska i förväg göra en anmälan till SKEAB, via blanketten Blankett – Mall meddelande till systemansvarig – Planerad ombyggnad av kraftproduktionsmodul RfG som finns på Ei:s hemsida. Ifylld blankett skickas till anslutningskoder@skekraft.se. Använd ämnesrad Planerad ändring av kraftproduktionsmodul.
SKEAB ska bedöma ombyggnationens omfattning och uttala sig till Ei om moderniseringen/ändringen innebär att alla, vissa, eller inga krav i RfG bör tillämpas. Som stöd för att bedöma vilka krav som kan bli tillämpliga vid en modernisering/ändring finns SvK:s vägledning Tillämpliga krav vid modernisering eller utbyte av utrustning för befintlig kraftproduktionsmodul av typ D.
Tillsynsmyndigheten (Ei) beslutar om vilka krav i RfG-förordningen som ska tillämpas.
Därefter ska ägaren av kraftproduktionsanläggningen följa relevanta delar av förfarandet för driftsmeddelanden för de krav som beslutats av Ei, se rubrik Förfarande för driftsmeddelanden typklass C och D.

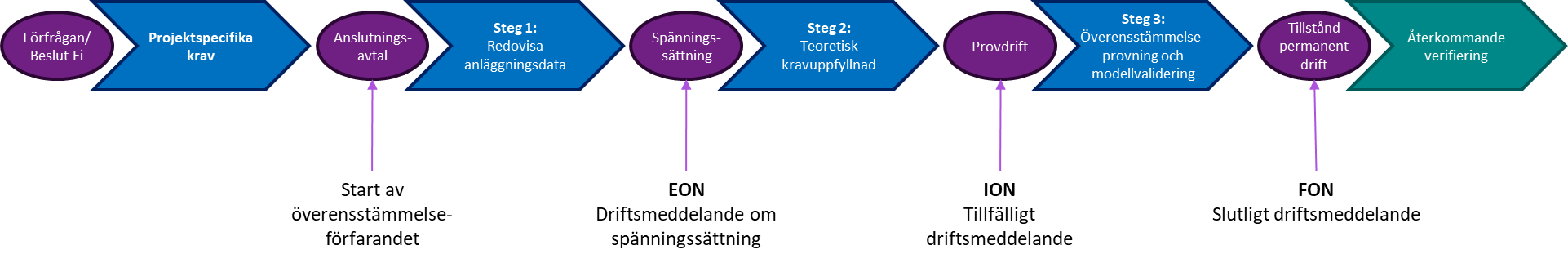

De fyra stegen illustreras i bilden nedan.

Klicka på bilden för att göra den större.

Då arbetet som behöver göras i enlighet med RfG är både tidskrävande och kräver specifik kompetens rekommenderas ägaren av kraftproduktionsanläggningen att i tidigt skede sätta sig in i vad som krävs samt att ta hänsyn till detta i sin planering.

Notera särskilt att tidplanen för anslutningen eller moderniseringen/ändringen behöver beakta nedanstående:

Vid modernisering/ändring behövs beslut från Ei avseende om ingen del av, delar av eller hela kravställningen i RfG ska gälla. I de fall RfG ska gälla i sin helhet så startar förfarandet för driftsmeddelanden enlig RfG därefter med framtagning av projektspecifika krav. I de fall endast delar av kravställningen i RfG ska gälla ska de delar av processen följas som är tillämpliga för beslutade krav.
De projektspecifika kraven ska samordnas och fastställas innan anslutningsavtalet tecknas.
För varje driftsmeddelande krävs följande:
- Ägaren av kraftproduktionsanläggningen ska genomföra överensstämmelsearbete samt ta fram ett komplett underlag som redovisar kravuppfyllnad.
- SKEAB ska granska ägaren av kraftproduktionsanläggningens underlag och bedöma om kraven uppfylls.
- För typklass C och D ska dessutom SvK granska delar av underlaget.
I de fall en kraftproduktionsmodul inte klarar att uppfylla ett eller flera krav måste ägaren av kraftproduktionsanläggningen ansöka till Ei om undantag.

Underlag för synkrona kraftproduktionsmoduler

För synkrona kraftproduktionsmoduler gäller specifikt det som står under detta avsnitt samt det som står i Energiföretagens guide Anslutningsguide, Anslutningsförfarande synkrona kraftproduktionsmoduler. Notera att berörd systemansvarig som benämns i guiden i detta fall avser SKEAB.

I samband med förfrågan om anslutning, alternativt i samband med ett beslut från Ei om att RfG-krav ska gälla vid en modernisering/ändring, ska ifylld blankett SKEAB Kontaktformulär RfG skickas in. Blanketten skickas till anslutningskoder@skekraft.se. Använd ämnesrad Anslutning RfG.

Vissa RfG-krav är projektspecifika vilket innebär att de ska specificeras ytterligare av SKEAB, av SvK eller av SvK i samråd med SKEAB. De projektspecifika kraven tas fram innan anslutningsavtal tecknas och baseras på informationen i den ifyllda blanketten enligt ovan samt att kompletterande uppgifter kan krävas in. De projektspecifika kraven skrivs in i en bilaga till anslutningsavtalet.

Inför anslutningsavtalet behöver ägaren av kraftproduktionsanläggningen även inkomma med uppgift om när de nätdata, som SKEAB ska tillhandahålla för ägaren av kraftproduktionsanläggningens överensstämmelsesimuleringar, behövs.

Driftsmeddelande om spänningssättning (EON)

Komplett dokumentation enligt nedan ska delges SKEAB via anslutningskoder@skekraft.se senast 3 månader innan planerat datum för spänningssättning:

Dokumentation som anges i SKEAB instruktion Underlag inför spänningssättning
Försäkran, i instruktion/mall som erhålles i samband med anslutningsavtalet, som intygar att all dokumentation enligt ovan har tillhandahållits

Notera att de projektspecifika kraven kan innebära ytterligare krav på underlag.

Slutligt driftsmeddelande (FON)

I RfG kallas den samlade dokumentationen som ska lämnas in för det slutliga meddelandet för KPM-dokument. Komplett dokumentation enligt nedan ska delges SKEAB via anslutningskoder@skekraft.se senast 3 månader innan planerat datum för slutligt driftsmeddelande:

Detaljerade tekniska uppgifter om kraftproduktionsmodulen med betydelse för nätanslutningen enligt SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 3. Anläggningsdata. För typklass B gäller endast avsnitt och krav enligt tabell nedan.

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
2.2	Reglerbarhet av spänning – Stegförändring av spänningsbörvärdet vid anslutning till överföringssystemet		4 kap. 1§
2.3	Minskning av aktiv effekt vid sjunkande frekvens	13.4-5	3 kap. 7§
3.1	Skyddsprinciper och inställningar	14.5.b
3.2	Prioritering av skydds- och regleranordningar	14.5.c
3.7	Tålighet mot snabba frekvensvariationer	13.1.b	3 kap. 2§
3.8	Tillgänglig magnetiseringseffekt		4 kap. 2§
3.9	Tålighet mot spänningsvariationer		3 kap. 18§
3.10	Tålighet mot frekvensvariationer	13.1.a	3 kap. 1§
3.11	Tålighet mot frekvensvariationer och spänningsvariationer	13.1.a	3 kap. 1§, 7§, 18§
4.1	Tillstånd för återinkoppling	14.4
5.2	Reglerprinciper och inställningar	14.5.a
6.1	Informationsutbyte	14.5.d

Rapport från överensstämmelsesimulering enligt SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 5. Simulering. För typklass B gäller endast avsnitt och krav enligt tabell nedan.

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
3.1	Begränsat frekvenskänslighetsläge vid överfrekvens – LFSM-O	13.2	3 kap. 3-6§
5.1	Feltålighet	14.3.a
5.2	Återhämtning efter fel	17.3	4 kap. 6§

Protokoll från överensstämmelseprovning enligt SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 6. Provning. För typklass B gäller endast avsnitt och krav enligt tabell nedan.

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
2.8	Begränsat frekvenskänslighetsläge vid överfrekvens – LFSM-O	13.2	3 kap. 3-6§

Utrustningscertifikat om dessa åberopas som styrkande dokumentation för överensstämmelse
Specificerad försäkran om överensstämmelse med kraven i RfG och EIFS2018:2 enligt instruktion/mall som erhålles i samband med anslutningsavtalet.

För gällande krav se Energiföretagens guide Anslutningsguide, Anslutningsförfarande synkrona kraftproduktionsmoduler bilaga B. Notera att de projektspecifika kraven kan innebära ytterligare krav på underlag.

Driftsmeddelande om spänningssättning (EON)

Komplett dokumentation enligt nedan ska delges SKEAB via anslutningskoder@skekraft.se senast 3 månader innan planerat datum för spänningssättning:

Dokumentation som anges i SKEAB instruktion Underlag inför spänningssättning
Försäkran, i instruktion/mall som erhålles i samband med anslutningsavtalet, som intygar att all dokumentation enligt ovan har tillhandahållit

Notera att de projektspecifika kraven kan innebära ytterligare krav på underlag

Tillfälligt driftsmeddelande (ION)

Komplett dokumentation enligt nedan ska delges SKEAB via anslutningskoder@skekraft.se senast 3 månader innan planerat datum för provdrift:

Detaljerade tekniska uppgifter om kraftproduktionsmodulen med betydelse för nätanslutningen enligt SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 3. Anläggningsdata. Vissa avsnitt i instruktionen är inte tillämpliga för typklass C och i vissa avsnitt gäller endast en delmängd av kraven för typklass C. Det som är specifikt för typklass C är angivet i tabellen nedan.

Hela SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 3 gäller för typklass C med undantag och reducerade gällande krav enligt nedan

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
2.2	Reglerbarhet av spänningstegförändring av spänningsbörvärdet vid anslutning till överföringssystemet		4 kap. 1§
3.5	Begränsare i spänningsregulator	Kravställs ej för typklass C
3.6	Automatisk bortkoppling vid spänningsvariationer	Kravställs ej för typklass C
3.8	Tillgänglig magnetiseringseffekt		4 kap. 2§
3.9	Tålighet mot spänningsvariationer	15.4.b	3 kap. 18§
3.11	Tålighet mot spänningsvariationer och frekvensvariationer	13.1.a 15.4.b	3 kap. 1§, 7§, 18§
4.3	Synkroniseringsanordningar	Kravställs ej för typklass C
5.3	Fasvinkelstabilitet	Kravställs ej för typklass C

Simuleringsmodeller enligt SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 4. Simuleringsmodeller
Rapport från överensstämmelsesimulering enligt SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 5. Simulering. Vissa avsnitt i instruktionen är inte tillämpliga för typklass C och i vissa avsnitt gäller endast en delmängd av kraven för typklass C. Det som är specifikt för typklass C är angivet i tabellen nedan.

Hela SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 5 gäller för typklass C med undantag och reducerade gällande krav enligt nedan

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
4.1	Reglerbarhet av spänningstegförändring av spänningsbörvärdet vid anslutning till överföringssystemet	17.2 b, 18.2	4 kap. 1§
4.2	Stegförändring av spänningsbörvärdet i tomgång	17.2 b 18.2	4 kap. 3-5§
4.3	PSS och bandbreddsbegränsning	Kravställs ej för typklass C
5.1	Feltålighet	14.3	3 kap. 10-11§, 13-16§
6.1	Fältströmsbegränsare	Kravställs ej för typklass C
6.2	Statorströmsbegränsare	Kravställs ej för typklass C
6.3	V/Hz begränsare	Kravställs ej för typklass C
6.4	Undermagnetiseringsbegränsare	Kravställs ej för typklass C

Utrustningscertifikat om dessa åberopas som styrkande dokumentation för överensstämmelse
Provprogram för överensstämmelseprov enligt SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 6. Provning
Specificerad försäkran om överensstämmelse med kraven i RfG och EIFS2018:2 enligt instruktion/mall som erhålles i samband med anslutningsavtalet. Försäkran som ges inför tillfälligt driftsmeddelande är baserad på en teoretisk validering enligt punkterna ovan.

För gällande krav se Energiföretagens guide Anslutningsguide, Anslutningsförfarande synkrona kraftproduktionsmoduler bilaga C och D. Notera att de projektspecifika kraven kan innebära ytterligare krav på underlag.

Slutligt driftsmeddelande (FON)

Komplett dokumentation enligt nedan ska delges SKEAB via anslutningskoder@skekraft.se senast 3 månader innan planerat datum för slutligt driftsmeddelande:

Protokoll från överensstämmelseprovning enligt framtaget provprogram och SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 6. Provning. Vissa avsnitt i instruktionen är inte tillämpliga för typklass C och i vissa avsnitt gäller endast en delmängd av kraven för typklass C. Det som är specifikt för typklass C är angivet i tabellen nedan.

Hela SvK instruktion Synkron kraftproduktionsmodul: Bilaga 6 gäller för typklass C med undantag och reducerade gällande krav enligt nedan

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
2.2	Tålighet mot frekvensvariationer och spänningsvariationer	13.1.a.i	3 kap. 1§, 18§
2.13	Reglerbarhet av spänning – Stegförändring av spänningsbörvärdet vid anslutning till överföringssystemet		4 kap. 1§
2.14	Tillgänglig magnetiseringseffekt		4 kap. 2§
2.15	Stegförändring av spänningsbörvärdet i tomgång		4 kap. 3-5§
2.18	Fältströmsbegränsare	Kravställs ej för typklass C
2.19	Statorströmsbegränsare	Kravställs ej för typklass C
2.20	V/Hz	Kravställs ej för typklass C
2.21	Undermagnetiseringsbegränsare	Kravställs ej för typklass C
2.22	PSS	Kravställs ej för typklass C
2.24	Feltålighet	14.3, 17.3	4 kap. 6§, 3 kap. 10-11§, 13-16§

Rapport från validering av simuleringsmodeller enligt SvK instruktion Synkron Kraftproduktionsmodul: Bilaga 7. Modellvalidering
Uppdaterad rapport för överensstämmelsesimulering med uppdaterade och validerade simuleringsmodeller, valideringen ska baseras på resultatet från överensstämmelseprovningen
Eventuella uppdaterade anläggningsdata med uppmätta värden från överensstämmelseprovningen
Utrustningscertifikat om dessa åberopas som styrkande dokumentation för överensstämmelse
Specificerad försäkran om överensstämmelse med kraven i RfG och EIFS2018:2 enligt instruktion/mall som erhålles i samband med anslutningsavtalet.

Om utrustningscertifikat som utfärdats av ett behörigt certifieringsorgan åberopas som styrkande dokumentation för överensstämmelse ska utrustningscertifikaten tillhandahållas SKEAB.

Observera att utrustningscertifikaten oftast gäller för elproduktionsenheter medan RfG gäller i anslutningspunkten. Det innebär att ägaren av kraftproduktionsanläggningen behöver visa hur det aggregerade beteendet från samtliga elproduktionsenheter, parkstyrning, transformatorer samt fullständig koppling mot internt och externt nät uppfyller kraven.

Instruktioner

Energiföretagens guide: Energiföretagen, Anslutningsguide, Anslutningsförfarande Synkrona kraftproduktionsmoduler

SKEAB instruktion (pdf): Underlag inför spänningssättning

SvK instruktion: Synkron kraftproduktionsmodul: Bilaga 3. Anläggningsdata

SvK instruktion: Synkron kraftproduktionsmodul: Bilaga 4. Simuleringsmodeller

SvK instruktion: Synkron kraftproduktionsmodul: Bilaga 5. Simulering

SvK instruktion: Synkron kraftproduktionsmodul: Bilaga 6. Provning

SvK instruktion: Synkron kraftproduktionsmodul: Bilaga 7. Modellvalidering

Mallar/blanketter

SKEAB mall (pdf): Kontaktformulär RfG

I samband med anslutningsavtalet får ägaren av kraftproduktionsanläggningen en rapportmall/instruktioner för redovisning av överensstämmelse. De krav som ska redovisas för de olika typerna finns angivna i bilagorna till Energiföretagens guide Anslutningsguide, Anslutningsförfarande synkrona kraftproduktionsmoduler:

Bilaga B: Krav som ska redovisas för synkrona kraftproduktionsmoduler typ B
Bilaga C: Krav som ska redovisas för synkrona kraftproduktionsmoduler typ C
Bilaga D: Krav som ska redovisas för synkrona kraftproduktionsmoduler typ D

Underlag för kraftparksmoduler

För kraftparksmoduler gäller specifikt det som står under detta avsnitt samt det som står i Energiföretagens guide Anslutningsguide, Anslutningsförfarande kraftparksmoduler. Notera att berörd systemansvarig som benämns i guiden i detta fall avser SKEAB.

Driftsmeddelande om spänningssättning (EON)

Komplett dokumentation enligt nedan ska delges SKEAB via anslutningskoder@skekraft.se senast 3 månader innan planerat datum för spänningssättning:

Dokumentation som anges i SKEAB instruktion Underlag inför spänningssättning (pdf)
Försäkran, i instruktion/mall som erhålles i samband med anslutningsavtalet, som intygar att all dokumentation enligt ovan har tillhandahållits

Notera att de projektspecifika kraven kan innebära ytterligare krav på underlag

Slutligt driftsmeddelande (FON)

Detaljerade tekniska uppgifter om kraftproduktionsmodulen med betydelse för nätanslutningen enligt SvK instruktion Kraftparksmodul: Bilaga 3. Anläggningsdata. För typklass B gäller endast avsnitt och krav enligt tabell nedan.

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
2.2	Minskning av aktiv effekt vid sjunkande frekvens	13.4-5	3 kap. 7§
3.1	Skyddsprinciper och inställningar	14.5.b
3.2	Prioritering av skydds- och regleranordningar	14.5.c
3.6	Tålighet mot snabba frekvensvariationer	13.1.b	3 kap. 2§
3.7	Tålighet mot spänningsvariationer		3 kap. 18§
3.8	Tålighet mot frekvensvariationer	13.1.a	3 kap. 1§
3.9	Tålighet mot frekvensvariationer och spänningsvariationer	13.1.a	3 kap. 1§, 7§, 18§
3.10	Feltålighet och återhämtning av aktiv effekt efter fel	14.3	3 kap. 12-16§, 5 kap. 1§
4.1	Tillstånd för återinkoppling	14.4
5.2	Reglerprinciper och inställningar	14.5.a
6.1	Informationsutbyte	14.5.d

Rapport från överensstämmelsesimulering enligt SvK instruktion Kraftparksmodul: Bilaga 5. Simulering. För typklass B gäller endast avsnitt och krav enligt tabell nedan.

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
3.1	Begränsat frekvenskänslighetsläge vid överfrekvens – LFSM-O	13.2	3 kap. 3–6§
5.1	Feltålighet och återhämtning av aktiv effekt efter fel	14.3 & 20.3	3 kap. 10§, 12§, 13-16§ 5 kap. 1§
5.3	Tillhandahållande av snabb felström	20.2.b

Protokoll från överensstämmelseprovning enligt SvK instruktion Kraftparksmodul: Bilaga 6. Provning. För typklass B gäller endast avsnitt och krav enligt tabell nedan.

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
2.7	Begränsat frekvenskänslighetsläge vid överfrekvens – LFSM-O	13.2	3 kap. 3–6§

Utrustningscertifikat om dessa åberopas som styrkande dokumentation för överensstämmelse
Specificerad försäkran om överensstämmelse med kraven i RfG och EIFS2018:2 enligt instruktion/mall som erhålles i samband med anslutningsavtalet.

För gällande krav se Energiföretagens guide Anslutningsguide, Anslutningsförfarande kraftparksmoduler bilaga B. Notera att de projektspecifika kraven kan innebära ytterligare krav på underlag.

Driftsmeddelande om spänningssättning (EON)

Komplett dokumentation enligt nedan ska delges SKEAB via anslutningskoder@skekraft.se senast 3 månader innan planerat datum för spänningssättning:

Dokumentation som anges i SKEAB instruktion Underlag inför spänningssättning (pdf)
Försäkran, i instruktion/mall som erhålles i samband med anslutningsavtalet, som intygar att all dokumentation enligt ovan har tillhandahållits

Notera att de projektspecifika kraven kan innebära ytterligare krav på underlag

Tillfälligt driftsmeddelande (ION)

Komplett dokumentation enligt nedan ska delges SKEAB via anslutningskoder@skekraft.se senast 3 månader innan planerat datum för provdrift:

Detaljerade tekniska uppgifter om kraftproduktionsmodulen med betydelse för nätanslutningen enligt SvK instruktion Kraftparksmodul: Bilaga 3. Anläggningsdata. Vissa avsnitt i instruktionen är inte tillämpliga för typklass C och i vissa avsnitt gäller endast en delmängd av kraven för typklass C. Det som är specifikt för typklass C är angivet i tabellen nedan.

Hela SvK instruktion Kraftparksmodul: Bilaga 3 gäller för typklass C med undantag och reducerade gällande krav enligt nedan

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
3.5	Automatisk bortkoppling vid spänningsvariationer	Kravställs ej för typklass C
3.7	Tålighet mot spänningsvariationer	15.4.b	3 kap. 18§
3.9	Tålighet mot frekvensvariationer och spänningsvariationer	13.1.a 15.4.b	3 kap. 1§, 7§, 18§
3.10	Feltålighet och återhämtning av aktiv effekt efter fel	14.3, 20.3	3 kap, 10§, 12-16§, 5 kap. 1§
4.3	Synkroniseringsanordningar	Kravställs ej för typklass C

Rapport från överensstämmelsesimulering enligt SVK instruktion Kraftparksmodul: Bilaga 5. Simulering. I vissa avsnitt gäller endast en delmängd av kraven för typklass C. Det som är specifikt för typklass C är angivet i tabellen nedan.

Hela SvK instruktion Kraftparksmodul: Bilaga 5 gäller för typklass C med undantag och reducerade gällande krav enligt nedan

Avsnitt	Rubrik	RfG-krav	EIFS 2018:2
5.1	Feltålighet och återhämtning av aktiv effekt efter fel	14.3, 20.3	3 kap. 10§, 12-16§ 5 kap. 1§
5.2	Feltålighet vid osymmetriska fel		3 kap. 10§, 12-16§ 5 kap. 1§

Utrustningscertifikat om dessa åberopas som styrkande dokumentation för överensstämmelse
Provprogram för överensstämmelseprov enligt SvK instruktion Kraftparksmodul: Bilaga 6. Provning.
Specificerad försäkran om överensstämmelse med kraven i RfG och EIFS2018:2 enligt instruktion/mall som erhålles i samband med anslutningsavtalet. Försäkran som ges inför tillfälligt driftsmeddelande är baserad på en teoretisk validering enligt de olika punkterna ovan.

För gällande krav se Energiföretagens guide Anslutningsguide, Anslutningsförfarande kraftparksmoduler bilaga C och D. Notera att de projektspecifika kraven kan innebära ytterligare krav på underlag.

Slutligt driftsmeddelande (FON)

Komplett dokumentation enligt nedan ska delges SKEAB via anslutningskoder@skekraft.se senast 3 månader innan planerat datum för slutligt driftsmeddelande:

Protokoll från överensstämmelseprovning enligt framtaget provprogram och SvK instruktion Kraftparksmodul: Bilaga 6. Provning
Rapport från validering av simuleringsmodeller enligt SvK instruktion Kraftparksmodul: Bilaga 7. Modellvalidering
Uppdaterad rapport för överensstämmelsesimulering med uppdaterade och validerade simuleringsmodeller, valideringen ska baseras på resultatet från överensstämmelseprovningen
Uppdaterade anläggningsdata med uppmätta värden från överensstämmelseprovningen
Utrustningscertifikat om dessa åberopas som styrkande dokumentation för överensstämmelse
Specificerad försäkran om överensstämmelse med kraven i RfG och EIFS2018:2 enligt instruktion/mall som erhålles i samband med anslutningsavtalet.

Om utrustningscertifikat som utfärdats av ett behörigt certifieringsorgan åberopas som styrkande dokumentation för överensstämmelse ska utrustningscertifikaten tillhandahållas SKEAB.

Observera att utrustningscertifikaten oftast gäller för elproduktionsenheter medan RfG-kraven gäller för hela kraftproduktionsmodulen i anslutningspunkten. Det innebär att ägaren av kraftproduktionsanläggningen behöver visa hur det aggregerade beteendet från samtliga elproduktionsenheter, parkstyrning, transformatorer samt fullständig koppling mot internt och externt nät uppfyller kraven.

Instruktioner

Energiföretagens guide: Energiföretagen, Anslutningsguide, Anslutningsförfarande kraftparksmoduler
SKEAB instruktion (pdf): Underlag inför spänningssättning

SvK instruktion: Kraftparksmodul: Bilaga 3. Anläggningsdata

SvK instruktion: Kraftparksmodul: Bilaga 4. Simuleringsmodeller

SvK instruktion: Kraftparksmodul: Bilaga 5. Simulering

SvK instruktion: Kraftparksmodul: Bilaga 6. Provning

SvK instruktion: Kraftparksmodul: Bilaga 7. Modellvalidering

Mallar

SKEAB mall (pdf): Kontaktformulär RfG

Bilaga B: Krav som ska redovisas för kraftparksmoduler typ B
Bilaga C: Krav som ska redovisas för kraftparksmoduler typ C
Bilaga D: Krav som ska redovisas för kraftparksmoduler typ D

Frågor och svar

Energilager regleras inte i nuvarande nätkoder på EU-nivå, men det arbetas på ett förslag för att inkludera dem i nästa utgåva av RfG. Då det inte finns bestämmelser för energilager får SKEAB i sin roll som berörd systemansvarig informera om vilka krav som gäller vid anslutning. Då energilager agerar som en produktionskälla, bör de leva upp till minst de krav som nuvarande RfG ställer och SKEAB tillämpar därför relevanta delar av RfG även på energilager.

Vid frågor kontakta oss via anslutningskoder@skekraft.se, använd ämnesrad Anslutning energilager.

Ja, i vissa fall. Se rubrik Tillämpning vid modernisering/ändring, ovan.

Enligt RfG ska ägaren av en kraftproduktionsanläggning som ingår i nät inom industrianläggningar och den berörda systemansvarige ha rätt att enas om villkoren för bortkoppling av sådana kraftproduktionsmoduler som säkerställer produktionsprocesser, från nätföretagets nät. I vissa fall kan undantag från RfG-krav beviljas, men säkerhet och pålitlighet måste alltid prioriteras.

Om någon av länkarna till SvK:s instruktioner på denna sida inte skulle fungera kan man hitta dem på SvK:s hemsida om RfG.
Vid frågor kring guiderna och instruktionerna kontakta oss via anslutningskoder@skekraft.se. Använd ämnesrad Anslutning RfG.

Mer information om RfG finns att hitta via länkarna nedan.

SvK:s hemsida om RfG
Energimarknadsinspektionens hemsida om RfG
Kommissionens förordning (EU) 2016/631: EUR-Lex – 32016R0631 – EN – EUR-Lex (europa.eu)

Kontakt

Vid frågor om RfG, kontakta oss via anslutningskoder@skekraft.se.
